在體育館中的樓宇自控系統

發布日期：2019-06-10 17:49:53　瀏覽次數：

　　對于做工程的人來說，樓宇自控肯定非常的熟悉，它是樓宇自動化系統的簡稱，是智能建筑中不可缺少的重要組成部分之一。許多高級的場館如體育場都進行了使用，那么具體是怎樣的呢，下面跟著國產樓宇自控系統公司一起來看看吧：

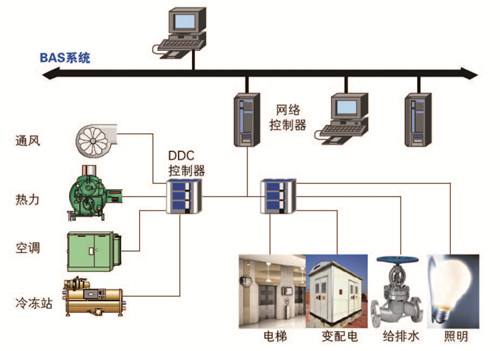

國產樓宇自控系統

　　1.工程概況：根據功能要求實際為一個綜合性的高智能化建筑。作為能夠體現世界21世紀建筑、機電設備、信息系統、管理體系、綜合功能之最先進水平的大型多功能建筑物群，需要具有雄厚而先進技術實力與工程保障能力的承包商和供貨商，為其提供具有高技術含量和效費比的系統和設備。我們認為，樓宇自動化系統，是整個弱電智能化結構是否能夠真正體現其智能性和可靠性的重要因素之一，因而，需要我們從建筑的高標準用途的角度出發，全面深入地設計和完善系統集開發、管理、會議為一體的高科技用途的現代化建筑，因此大廈對弱電智能化系統要求非常高，而在整個弱電系統中樓宇自動化系統因其與水、電、風各專業相關，因此最具復雜性，所以選用可靠、先進的系統是非常重要的，根據體育館招標書的具體功能要求，在這里我們向業主推薦智能樓宇管理系統S600APOGEE。　　

　　根據體育館的功能，樓宇自動化系統由以下幾個主要子系統組成(部分子系統包含不同種類的設備)：

　　空調冷源系統

　　空調系統：空調機組、新風機組

　　通風系統

　　變配電系統

　　給排水系統

　　照明

　　2.概述及系統效益

　　2.1樓宇自動化系統(BAS)

　　樓宇自動化系統(BAS)是以計算機控制技術為基礎，將設備控制、消防檢測及保安監控系統集成一體化，利用一個總控室，完成空調、電氣、給排水、照明、電梯、消防和保安監控功能，并且通過總控室，向大廈各種監控設備發出控制指令控制其運作，這樣既可以節省監控設備所需空間和管理人員，同時又可以提高大廈內部設備管理水平。

　　2.2系統效益

　　體育館引入BAS系統，將會帶來如下效益：

　　@節省能源：

　　大樓營運能源得到充分合理使用、節省不必要能源消耗，使其能源費用以最經濟方式開支，通過BAS系統，大廈可以節約15%-20%的能源;

　　@優化設備運行：

　　大樓內機電設備進行一體化控制，使設備以最合理方式運行，同時對設備運行有效的監控，可以大大減少設備故障，延長設備使用壽命，降低設備維護費用;

　　@提供舒適環境：

　　提供一個最完美的客人休息環境和工作人員工作環境，及時發現故障;

　　@提高效率：

　　利用現代化智能控制技術對系統各設備進行一體化控制，大大節省大樓設備管理人員，同時避免因人為錯誤操作而造成設備損壞。

　　@適應未來發展：

　　充分體現現代化信息化的技術特性，大大提高大廈的檔次，使之適合未來社會發展的需求。

　　3.系統設計依據

　　-建筑智能化系統工程設計管理暫行規定(建設部1997-290)

　　-民用建筑電氣設計規范(JCJ/T16-92)

　　-智能建筑設計標準(DBJ-08-47-95)

　　-采暖通風與空氣調節設計規范(GBJ19-87)

　　-高層民用建筑設計防火規范(GB50045-95)

　　-電氣裝置工程施工及驗收規范(GBJ232-82)

　　-業主提供的圖紙及資料

　　4.體育館S600APOGEE樓宇自動化系統說明：

　　針對體育館的具體特點，對于具有較高要求的使用者而言，我們提供的將不僅僅是一個適用而可靠的系統，更是一個同時兼具開放性、靈活性和具有較大擴充余地的先進系統。因而，我們選擇了S600APOGEE系統，作為滿足業主較高使用要求和管理維護可靠性的首選。

　　A.體育館BAS系統網絡結構

　　S600APOGEE系統網絡結構分為三層網絡結構：地區級網絡、樓宇級網絡和樓層級網絡。

　　體育館BAS系統設計采用S600APOGEE分布式控制系統。系統由3臺Insight管理工作站、現場控制DDC以及各種傳感器和執行器組成，冷水機組控制系統和電力監測系統采用網關Gateway方式與BAS進行數據通訊。

　　1)管理層網絡：

　　以太通訊網絡，采用工業標準數據通路及時存取到一個或多個Insight工作站，它為龐大的系統提供10M/100M波特率以上的高速通訊。

　　系統操作員可以監測，改變設定點和在網絡的任何一位置存取信息。管理級網絡上的Insight工作站數量是沒有限制的，而且每個Insight工作站可有四個獨立的樓宇級網絡。

　　目前在本工程中設計中，我們設置3臺管理網絡終端Insight，一臺作為樓宇設備和控制管理，一臺作為空調的監控中心，一臺作為場館照明系統的控制中心，如果業主有需要，增加一臺或多臺管理網絡終端將非常容易和簡單。

　　2)樓宇級網絡

　　樓宇級網絡拓?fù)浣Y(jié)構采用RS485共享總線形的網絡，BACNET協議，通訊速率高達115.2K，每個樓宇級網絡可達到100個結點。在不加中繼器的情況下總線長度距離為1000米，每條樓宇級網絡最多可加6個中繼器。

　　樓宇級網絡通訊采用PeerToPeer同層總線共享無主從方式,每臺insight工作站可連接達4條樓宇級網絡總線。

　　樓宇級網絡采用工業級的PeertoPeer點對點通訊網絡，保證智能控制器之間的高速信息，區別于環網和星網，保證同層控制器以及與下一層控制器之間的高速通訊，而無需匯總到上層工作站去處理大量信息，這樣在任何特殊情況下都不會丟失記憶而誤操作。

　　樓宇級網絡控制器主要有MBC和MEC，其特點是控制器I/O點容量大，內存大，模塊化結構，集成性好。特別適用于大設備機房和對第三方設備通訊，所以在體育館的工程中，我們在冷源機房、變配電房和給排水等設備和監控點集中的地方選用MBC控制器，以達到最佳的性能/價格比。

　　3)樓層級網絡：采用局部區域網絡。

　　整個網絡是具備國際九十年代水平的樓宇管理系統，樓層網絡可達96個樓層級網絡設備，采用共享總線形結構?？梢耘c八十或七十年代的網絡進行兼容，也可以以最低的投資對早期的網絡進行升級換代。

　　4)現場控制器DDC本工程對整個基地的機電設備設備集中監控，控制工藝復雜的設備(如冷水機房、配電房和水泵房等)選用模塊化結構控制器MBC，對空調機、風機和照明等分散設備、控制獨立的設備選用設備控制器MEC和DPU進行監控，實現集中監測、分散控制的功能。

　　5)樓宇級網絡可以與結構化綜合布線系統接口，也可采用普通雙絞屏蔽電纜。

　　B.對第三方設備的信息集成及開放性通訊

　　在本工程中，多個系統設備(包括冷水機組、電力監測和照明系統其它第三設備)能夠在系統低端進行集成，信息共享，都具有智能通訊接口，需要通過協議轉換直接進入BA系統。

　　而開放性和兼容性正是S600APOGEE系統的特點之一，系統的集成直接在控制器級實現，網絡通過各種成熟的網關，可以與國際名牌消防系統，保安系統，門禁系統，照明控制系統，冷凍機，鍋爐，高壓配電系統和空調柜機直接軟件聯網。

　　與國際通用的標準協議兼容

　　作為涉及多類機電產品的樓宇自動化系統，我們知道滿足多種通信協議是非常重要的，S600APOGEE智能樓宇管理系統與可與下列國際標準協議兼容：

　　a)LonTalk(美國Echelon)

　　b)TCP/IP

　　c)CAB(加拿大自動化樓宇自動化協議

　　d)BACnet(ASHRAVE標準135-1995)

　　e)MODbus(RTU協議)

　　f)OPC

　　對于消防、保安監控、門禁系統、消費以及其它第三設備系統的信息交換，我們的通訊是建立在樓宇級網絡實現，即只要上述設備供應商提供標準的通訊協議和接口，通過聯入我公司MBC上的各種網關GATEWAY，就可進行數據的交換。

　　C.中央控制中心設備配置

　　1)采用PII400電腦，配置64兆內存，4GB硬盤，顯示器選用SVGA(1024*768)，所有的設備配有保質書，安裝WindowNT，控制系統INSIGHT軟件。

　　2)采用EPSON針打式打印機，用于報警打印及一般記錄打印，當正常運行時，打印管理員想要知道的設備變動情況，及設備故障情況，其他信息可以不作打印，并可以自行進行調

　　5.S600APOGEE系統特點：

　　對于具有較高要求的使用者而言，我們提供的將不僅僅是一個適用而可靠的系統，更是一個同時兼具開放性、靈活性和具有較大擴充余地的先進系統。因而，我們選擇了S600APOGEE系統，作為滿足業主較高使用要求和管理維護可靠性的首選。其更具有支持TCP/IP協議，多用戶、多工作站管理，強化管理者職責范圍，系統運行穩定可靠等優異特點，在滿足弱電系統的高度智能化和集成化要求方面滿足使用和升級、擴容的要求;在充分體現控制系統本?quot;集中管理、分散控制"特性的同時，更加強調使用者的操作權限管理和監測內容的直觀性，優化人機對話界面，加強工作站對系統和網絡的管理和控制。

　　目前我們所選用的設備中，對于一些使用頻度較高、對系統整體節能效果和長期維護成本將產生較大影響的末端設備，我們盡可能采用無磨損、免維護、高性能、高精度的產品，如我們的專利產品電磁調節閥與電動液壓調節閥，以及高品質的歐洲閥體。此外，對于系統的關鍵設備：主控制器，我們選用了具有高度靈活性和可靠性的模塊化樓宇控制器MBC，他完全具備模塊化自由組合特性，模塊之間完全電器隔離而可靠性極高，而且其安裝、維護甚至更換功能模塊完全無需專用設備，并且可以選用帶有手動輸出的模塊附件，以便在緊急狀況下現場操作。對于調試和維護而言，由于MBC，MEC具備內置標準的操作界面，無需通過專用的手操器，而僅需通過普通手提電腦變可以完成所有對整個系統的編程、修改和設定，極為靈活方便。同時，MBC，MEC兼具現場控制和網絡管理的雙重功能，大大降低了系統投資成本。該設備有關具體技術內容可參見附件資料。

　　S600APOGEE是以PentiumⅡ計算機工作站為中心，由符合RS485工業標準的網絡,對合理分布于各監控現場的區域智能分站進行連接，通過特定的末端設備，實現對樓宇機電設備集中監控和管理的專業樓宇自動化控制系統。它是基于現代控制論中分布式控制理論而設計的集散型系統，具有集中操作、管理和分散控制功能的綜合監控系統。其軟件運作平臺為WindowsNT4.0。系統的目標是對大廈內的大多數機電設備，采用現代計算機技術進行全面有效的監控和管理，確保大廈內所有設備處于高效，節能、合理的運行狀態。

　　S600APOGEE系統特點：

　　¨98年推出的全新系統,保證兼容性和開放性

　　¨利用快速以太網，實現多工作站之間的信息完全共享，同時可通過服務器或者其他具有高操作權限的使用者對系統和網絡進行管理

　　¨系統全開放式設計，支持各種協議：MODBUS，BACNET，LONWORKS…

　　¨開放性和兼容性：通過各種成熟的網關，對冷水機組控制系統和電力監測直接在系統低端(MBC)進行系統集成。

　　¨從傳感器、閥門到控制器，軟件由一家廠家提供，配套性強

　　¨MBC控制器采用模塊化結構，配置靈活方便，可帶電熱插拔，維護方便

　　¨控制器采用工業級設計，抗震性強，可直接掛在空調機柜上安裝運行

　　¨控制器開關量輸入輸出信號均帶LED指示，可顯示設備的運行狀態;開關量輸出均有手動超越控制，調試維護十分方便

　　¨采用WindowsNT多任務操作系統，充分發揮WindowsNT平臺的實時多任務特性和多用戶管理功能

　　¨OPCServe可提供系統集成開放的數據庫

　　¨SIEMENS提供的所有產品是按照國際質量標準生產和制造的，性能可靠穩定。
