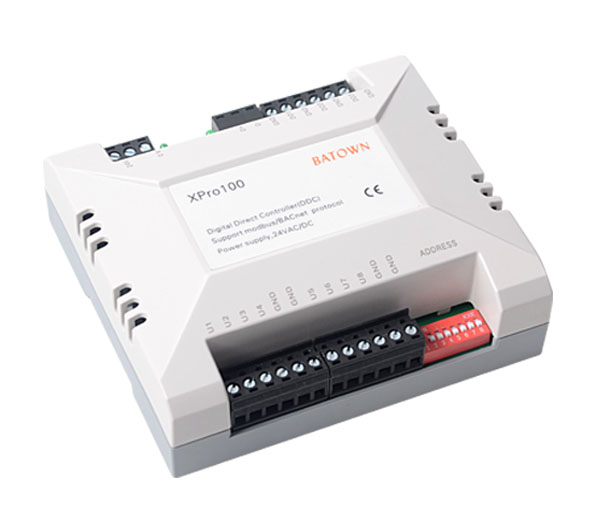

XPro100 系列 DDC 控制器主要用于 HVAC 新風、空調設備、熱泵機組或其他過程控制設
備，為完全可編程控制器，網絡通訊支持 BACnet MS/TP、ModbusRTU 標準通訊協議，可獨
立運行，也可組網運行。
XPro100 系列控制器采用 32 位高速處理器，主要功能參數如下：
? 標配 1 個 RS485 接口
? 支持標準 Modbus-RTU（BACnet MS/TP 可選）通訊協議
? 支持 I/O 輸入輸出（彈性選擇）
? 開關量輸入/輸出光電隔離
? 模擬輸入/輸出精度為 12 位分辨率
? 模擬輸入支持 4~20mA/0~10V/NTC10K
? 模擬輸出支持 4~20mA/0~10V
? 支持 24V DC/AC 交直流供電
? 經濟、易安裝、維護，配置靈活易編程
? 可提供經濟型具有相同輸入輸出點位的不可編程的硬件版本
控制器簡介
XPro100 系列控制器是一款輸入輸出靈活、高性價比的小型 DDC 控制器，具有 Digital
Input/Output 及 Analog Input/Output 等常用的控制點位。用戶可根據需求，選擇 1 至 2 個功
能不同的 I/O 內部擴展組合，最多可提供 11 個 I/O 點，不支持?jǐn)U展模塊。
XPro100 基本款默認不含 2 組輸入，用戶可以另外購買內部擴展模塊自行組合。
常規備貨 1 種型號: XPro101
可通過其他內部擴展模塊為多種組合，以滿足不同的項目設計需求（考慮型號多變，對外
統一命名為 XPro100，）
XPro100 控制器具有 DDC (Direct Digital Control) 現場即時控制的功能，是一種分散式
(Distributed Control)、可編程 (Programmable) 控制器，同時具有點位合理、獨立控制、快速
反應、容易編程的特點。
XPro100 具有 1 路 RS485 通訊接口，可配置為標準的 Modbus Slave 接口，方便的通過主
控制器/上位機/觸摸屏進行遠程/本地通訊控制。
彈性的 I/O 組合
XPro100 提供 2 組 4I/O 模塊組合功能，通過出廠安裝不同的 I/O 模塊可以獲得不同的 I/O
組合，使得控制器具有靈活的控制點位。
2 組 I/O 小模塊位置可任意安裝 Digital I/O、Analog I/O 模塊， 加上固定的 3 個 DO 點
（Relay Out）最多可提供 11 個 I/O 點。
Modbus 通訊協議
XPro100 系列控制器具有一個 RS485 通訊接口，可通過 Modbus 通訊協議與計算機軟件
進行通訊或編程。
XPro100 系列控制器可以選購 BACnet MS/TP 接口協議，訂貨請注明型號 XPro100/B，如
內部擴展模塊有不同組合可再加擴展后綴，如:XPro100/B-EM11。
DDC 管理及編程開發環境
可通過編程工具遠程查看各變量的當前狀態。管理工具還提供 DDC 命令編譯環境、詳細
的技術手冊及編程除錯模式，使用者可在同一個管理工具上完成所需的參數設定及 DDC 控制
應用程序的開發等步驟。
完善的 DDC 控制函數XPro100 系列控制器
XPro100 具備了輸入讀取、輸出控制、數學運算、比較、時間、HVAC、PID…等超過 50
個常用函數，使用者可由管理工具直接編寫 DDC 程序，并可進行上傳及測試。
具有豐富的子程序集，并允許用戶構建建立自己的子程序集，以備在其他應用環境調用。
